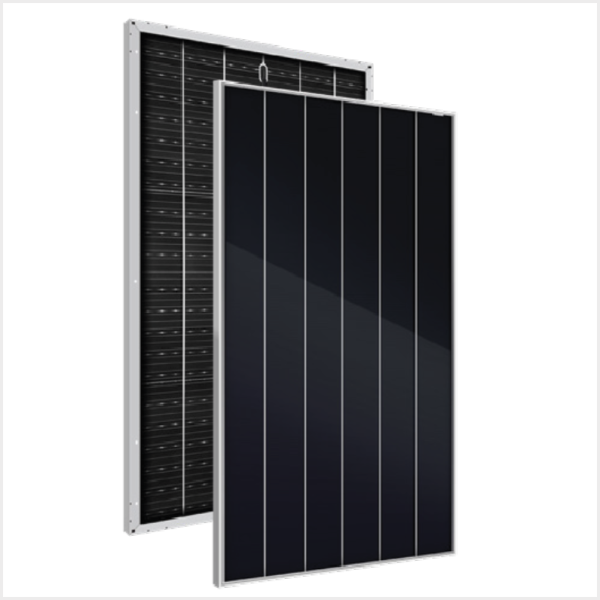

QUAD ULTRA -MODULO BIFACCIALE 650~670W
BSM670PMB6-69SDC
QUAD ULTRA -MODULO BIFACCIALE 650~670W
BSM670PMB6-69SDC
AGGIUNGI AL CARRELLOLA SOLUZIONE IDEALE PER
L’ideazione di centrali solari a terra
Tecnologia a tegoleStruttura innovativa, incollaggio adesivo a bassa temperatura, layout ad alta densità
DesignLayout uniforme, migliore estetica
Sicurezza e affidabilità superioriNessuna crepa di saldatura nascosta, bassa temperatura di esercizio, resistenza ad alta pressione
Basso costo del sistemaPiù potenza in condizione di luce debole, Efficienza elevata del modulo, riduzione del costo del sistema
Bassa perdita di ombreggiaturaLa completa disposizione parallela porta ad un’elevata efficienza di generazione dell’energia per ore.
CERCA
Caratteristiche & Benefits

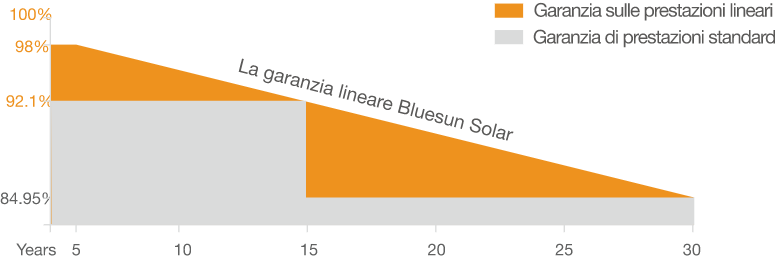

GARANZIA DI PRESTAZIONE
Miglioramento della garanzia del prodotto sui materiali e sulla manodopera
Garanzia di prestazioni di potenza lineare*
Degrado annuale in 25 anni non più dello 0,55%
CERTIFICATI DEI SISTEMI DI GESTIONE
ISO 9001:2015 / Sistema di gestione qualità
ISO 14001:2015 / Standard per l’ambiente
ISO 45001: 2018 / Norme internazionali in materia di salute e sicurezza sul lavoro
CERTIFICATI PRODOTTO
IEC 61215 / IEC 61730 / CE

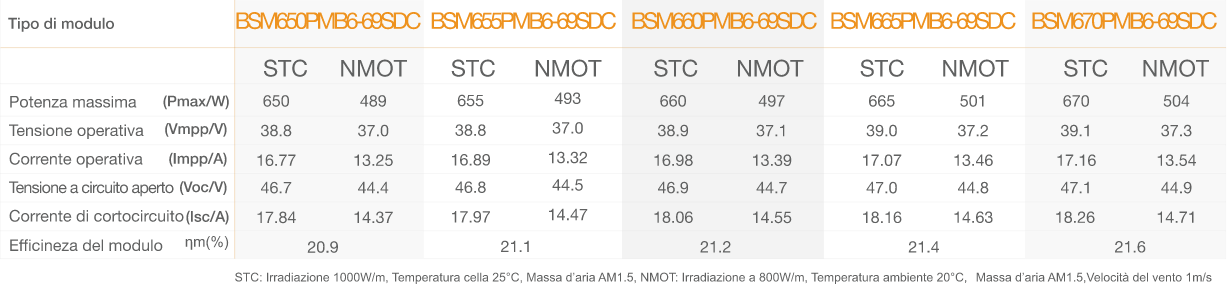

SPECIFICHE TECNICHE
DISEGNI TECNICI
I-V CURVA
BSM415PM5-60SB
CARATTERISTICHE MECCANICHE
| Tipo cella | Monocristallino |
|---|---|
| Dimensioni cella | 210*210mm |
| Disposizione cella | 414 |
| Peso | 39.0kg |
| Dimensioni modulo | 2384*1303*35mm |
| Lunghezza cavo | Verticale 300mm/Orizzontale 1200mm/Personalizzato |
| Dimensione senzione trasversale cavo | TUV: 4mm (0.006inches )/UL: 12AWG |
| Vetro frontale | 2.0 mm (0.08 inches) AR Rivestimento vetro temperato |
| Vetro posteriore | 2.0mm (0.08 inches) Vetro semitemperato smaltato |
| N. di diodi di bypass | 3 |
| Configurazione packaging | 31pcs/carton, 558pcs/40hq |
| Telaio | Lega di alluminio anodizzato |
| Scatola di giunzione | IP68 |
CONDIZIONI DI FUNZIONAMENTO
| Massima tensione del sistema | 1500V DC(IEC) |
|---|---|
| Temperatura di funzionamento | -40°C~ +85°C |
| Max. Fusibile della serie | 20A |
| Carico statico | Carico di neve: 5400Pa/ carico di vento: 2400Pa |
| Conducibilità a terra | ≤0.1Ω |
| Classe di sicurezza | II |
| Resistenza | ≥100MΩ |
| Connettore | T01/LJQ-3-CSY/MC4/MC4-EVO2 |
| Connettore | 70%±5% |

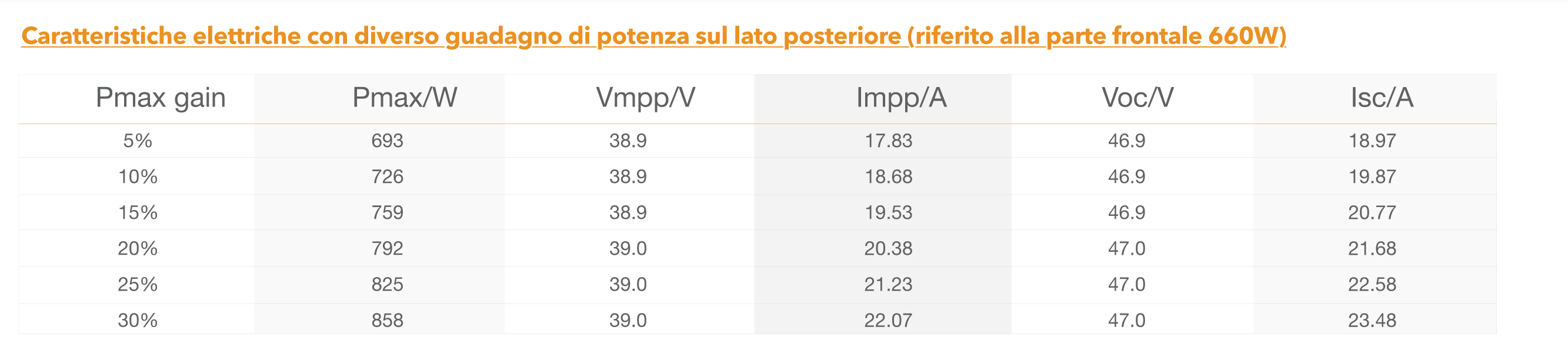

*Sotto STC: rapporto di uscita posteriore= Pmax(posteriore) / Pmax(frontale)
COEFFICIENTE DI TEMPERATURA
| Coefficiente di temperatura Pmax | -0.34%/°C |
|---|---|
| Coefficiente di temperatura Voc | -0.27%/°C |
| Coefficiente di temperatura Isc | +0.04%/°C |
| NMOT | 42.3±2°C |
